Publicado el

Verificando que el rectificador de la moto quedo bien instalado

El rectificador nuevo que has comprado es parte fundamental del sistema de carga de la moto

Debes considerar contar con una batería que tenga carga en volts y que funcione bien

Ademas le debe llegar buena energía del generador o estator .

La única manera de corroborar que el rectificador haya quedado funcionando bien,  es mediante el uso de la pinza amperiometrica

Porque ? simplemente muestra el pasaje de corriente en ampers que existe entre el generador y el rectificador .

Sigue leyendo Verificando que el rectificador de la moto quedo bien instalado

Publicado el

Como Medir Sistemas de cagra de la moto

Hola en esta ocacion les quiero contar como medir el sistema de carga de la moto ya sea monofasico o trifasico

Para eso lo primero que se debe tener es una pinza amperiometrica que vendemos en Chile y que es  la unica herramienta con la cual podras ver la cantidad de Ampers que pasan entre el generador o estator de la moto y el rectificador regulador de la moto.

Esta medicion se realiza  en A AC de la pinza amperiometrica .

Sigue leyendo Como Medir Sistemas de cagra de la moto

Publicado el

Tu moto mantiene encendida la luz delantera y se apago ?

Hola acá te muestro un vídeo sobre los sistema de carga de batería en donde el rectificador regulador tiene una salida especial que va directo a la ampolleta delantera de la moto que se debe mantener encendida siempre.

Sigue leyendo Tu moto mantiene encendida la luz delantera y se apago ?

Publicado el

Como saber si esta buena la Batería de la moto

Hola amigos , les quiero comentar acerca de como saber si la batería esta buena o mala.

A veces por mas que uno cargue varias veces la batería, esta no es capaz de mantener la carga de un dia para otro y esto es porque internamente en la batería se baja el nivel electrolíticos y con esto disminuye considerablemente la cantidad de energía.

Sigue leyendo Como saber si esta buena la Batería de la moto

Publicado el

Tutoriales CDI de motos Chinas

El cdi es el encargado de controlar el salto de chispa en la bujía dentro de la cámara de combustión.

en las motos chinas cuentan con varias formas como se ve en la imagen siguientes

Una cosa que se destaca es como funcionan,  los de  Corriente que les llega del magneto, son los denominados alimentados AC , por lo general a este tipo de cdi le llegan 6 cables en el caso de los tipicos 2379R y 2378R y los de motos como motor tipo DAX o pit Bikes ( 2380R) que son los de 5 cables también alimentado AC

y los que se alimentan con 12 volts de la batería o DC, estos por lo general le llegan 5 cables  en el caso de motos tipo motorrad TTX y Kinlon o Loncin de 200 a 250 cc motores tipo CG o vertical, tambien existen algunos que tipo Dax  de 4 cables que le llegan 12 volts .

veamos algunos cdi de ejemplo en caso de desarmar y ver lo que te podrias encontrar

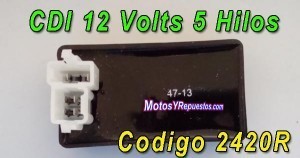

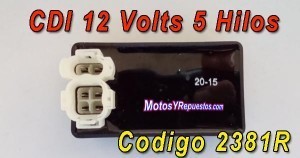

cdi tipo scooter de 12 volts 5 cables conectados

Esquema del cdi de 5 cables

  • Rojo, blanco o negro 12 volts
  • Ver masa o tierra
  • Verde con blanco masa o tierra del captor
  • Azul o azul con blanco viene del captor
  • Amarillo con negro va a la bobina de Alta tensión

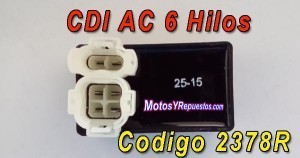

cdi tipo cgl 6 cables ejemplo
Cdi de 6 cables alimentado AC

Esquema tipico de cdi alimentado AC

  • Negro con rojo llega de la Bobina del magneto AC
  • Blanco con negro es el PARE
  • Verde MAsa o tierra
  • Verde con blanco masa o tierra del captor
  • Azul con blanco Captor
  • Negro con amarillo va a la Bobina de alta Tension

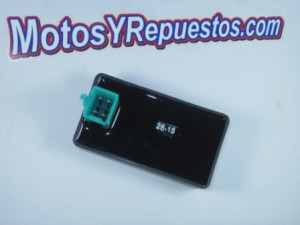

Los cdi tipo Dax no tengo imagen de ejemplo pero utilizan casi el mismo esquema

el de 5 cables trae una conexión del PARE y el de 4 cables al el motor se detenie el cortar la corriente de 12 volts

Veamos entonces algunos tips del funcionamiento y problemas que estos suelen tener .

Los cdi de AC se quema  por algunas de estas razones

  1. Son Chinos y de mala calidad
  2. La masa esta haciendo un falso contacto o esta oxidada
  3. La bobina de alta tensión esta en Corto y también se echa a perder el cdi
  4. el captor no funciona como corresponde y se echa a perder el CDI
  5. La bobina de alimentación esta mala y no le llega la corriente
  6. Intalar sin verificar la instalación eléctrica y que le lleguen 12 volts de batería

Los CDI de 12 Volts por que se queman ?

  1. Le llega mayor Voltaje debido a que el rectificador regulador esta malo y en ves de llegarle 12 volts de Corriente de la batería le llega muchos mas que 14,5 y se quema
  2. Revisar los mismo detalles que el anterior descripto

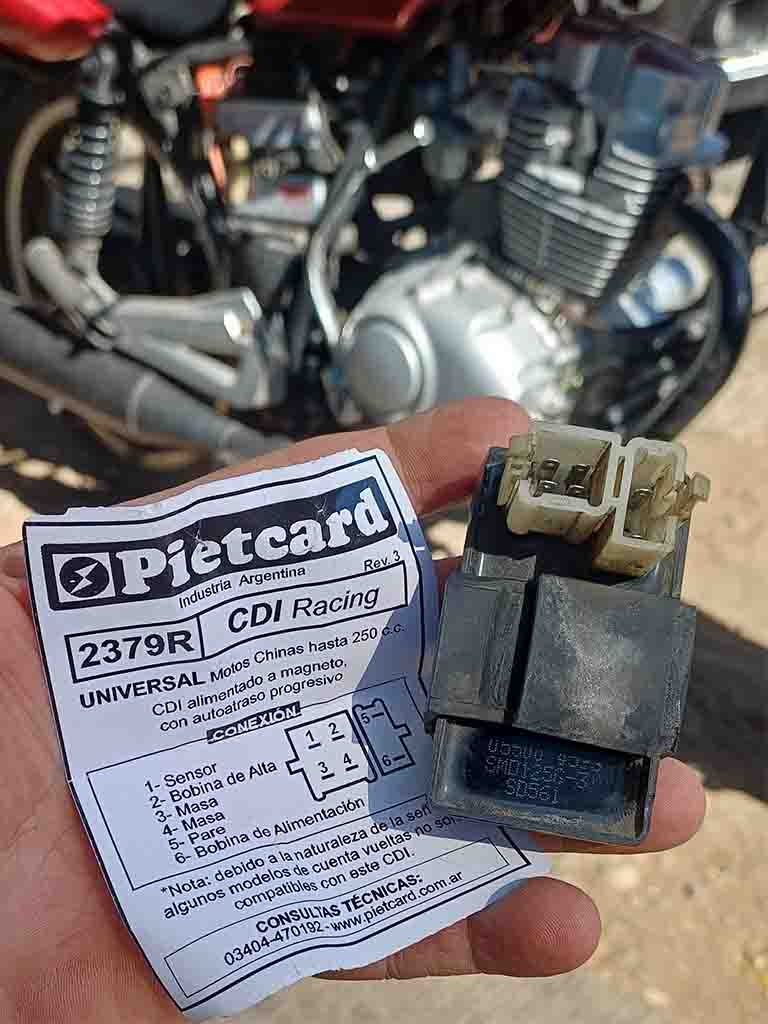

Nosotros Traemos a Chile la marca PIETCARD ,  linea de CDI para motos Chinas especiales con autoatraso de Chispa lo que logra una excelente performance del motor en altas RPM incluso logra tener menor vibración del motor haciendo que el motor dure mucho mas tiempo.

Visita el catalogo de CDI AQUI

Recuerda también que las cotización las recibimos en el mail ciclosmjf@gmail.com

indica tu ciudad en Chile y los datos de la moto, de tener alguna duda debes adjuntar la foto del cdi y del conector como en los ejemplos.
